Produkteinführung

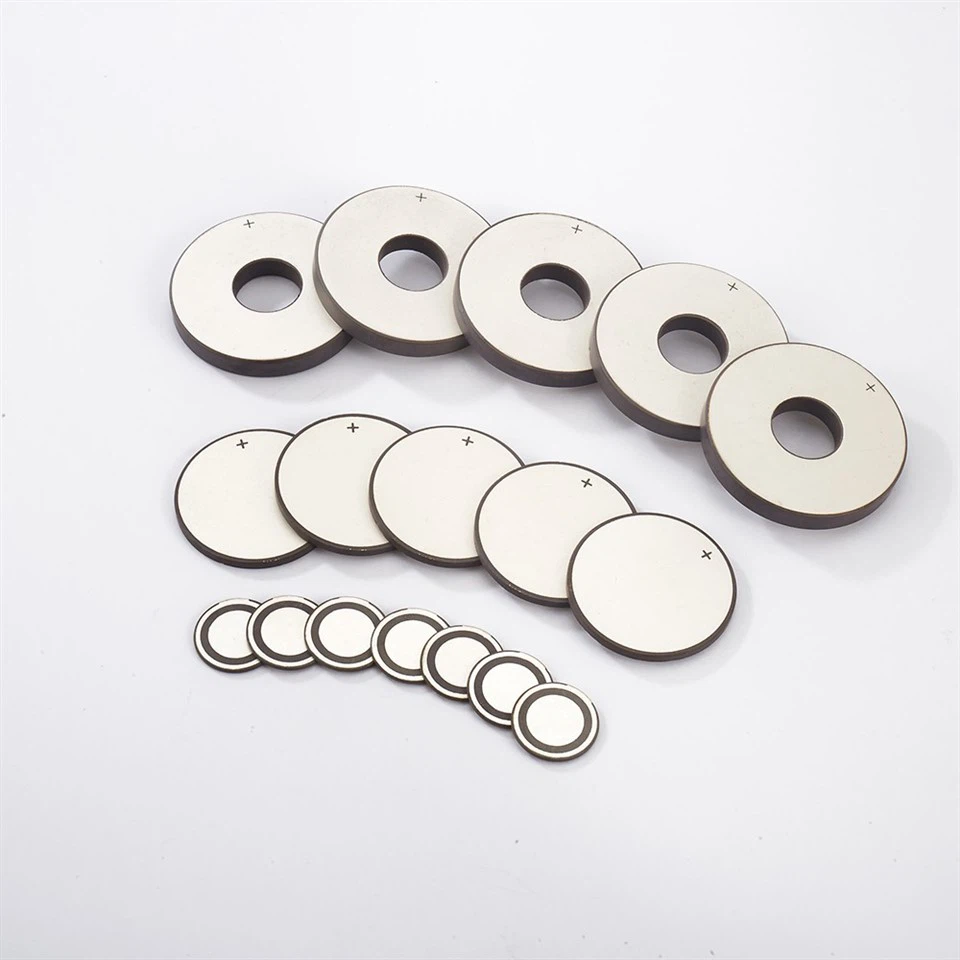

Der piezokeramische Wandler für die medizinische Bildgebung ist die Kernkomponente von Ultraschallbildgebungssystemen. Er wandelt elektrische Energie in hochfrequente mechanische Wellen um, die Gewebe durchdringen und diagnostische Informationen reflektieren. Sie werden häufig in B-Ultraschall, Doppler-Bildgebung, 3D/4D-Bildgebung und tragbaren Diagnosegeräten eingesetzt.
Merkmale
Hochpräzise Bildgebungsleistung
Unsere Produkte verwenden piezoelektrische Keramikmaterialien PZT-5H mit einem elektromechanischen Kopplungskoeffizienten von mehr als 0,65. Mit der präzisionsgefertigten 1/4-Wellenlängen-Anpassungsschicht kann die Effizienz der Ultraschallsignalumwandlung auf 90 % erhöht werden, und die axiale Auflösung kann 0,08 mm erreichen, was 40 % höher ist als bei herkömmlichen Wandlern, wodurch die Anforderungen einer hochpräzisen medizinischen Bildgebungsdiagnose erfüllt werden.
Lange Lebensdauer
Unsere Geräte verwenden eine Titanlegierungsschale mit Vakuumversiegelungstechnologie. Tests in einer Umgebung mit 85 % Luftfeuchtigkeit zeigen, dass der Leistungsabfall nach 10 Jahren Dauerbetrieb nicht mehr als 5 % beträgt und die Lebensdauer mehr als doppelt so hoch ist wie bei gewöhnlichen Produkten mit Epoxidharzverkapselung.
Anpassbar
Der piezokeramische Wandler für die medizinische Bildgebung unterstützt die kundenspezifische Entwicklung im Frequenzbereich von 1–20 MHz. Die Anzahl der Array-Elemente kann je nach Bedarf von 64 bis 512 konfiguriert werden. Gleichzeitig bietet es eine Vielzahl von Anordnungen wie ringförmige, lineare und konvexe Arrays, um sich an die Bildgebungsanforderungen verschiedener medizinischer Geräte anzupassen.
Produktparameter
|
Modell |
Spezifikation (mm) |
Frequenz (KHz) |
Kopplungskoeffizient (Kp%) |
Statische Kapazität (Pf) |
|
CL33-2.0Q |
Φ33*2mm |
68 |
56 |
6200±15% |
|
CL40-2.5Q |
Φ40*2,5mm |
56 |
56 |
6500±15% |
|
CL43-2.5Q |
Φ43*2,5mm |
53 |
56 |
7000±15% |
|
CL50-2,5Q |
Φ50*2,5mm |
45 |
56 |
8200±15% |
|
CL8-2.0M |
Φ8*2mm |
1000 |
Größer oder gleich 55 |
500±15% |
|
CL8-1.0M |
Φ8*1mm |
2000 |
Größer oder gleich 55 |
650±15% |
|
CL8-0,75M |
Φ8*0,75mm |
3000 |
Größer oder gleich 55 |
800±15% |
|
CL10-2.0M |
Φ10*2mm |
1000 |
Größer oder gleich 55 |
600±15% |
|
CL10-1,0M |
Φ10*1mm |
2000 |
Größer oder gleich 55 |
800±15% |
|
CL10-0,75M |
Φ10*0,75mm |
3000 |
Größer oder gleich 55 |
1000±15% |
Warum sollten Sie sich für uns entscheiden?
Stabile Qualität
Unsere Produkte haben ISO9001 erhalten; BSCI; CE; GS; ETL; CB und andere Qualitätszertifikate.
Reichhaltige Erfahrung
Unser Unternehmen verfügt über mehr als 20 Jahre Erfahrung in der Ultraschallindustrie und ist auf die Entwicklung und Produktion von Ultraschallgeneratoren für verschiedene Anwendungen spezialisiert.
Große Verkaufsfläche
Unsere Produkte werden hauptsächlich nach Europa, Nordamerika und Ostasien verkauft.
Anpassbar
Unsere Produkte können OEM/ODM-Anpassungen akzeptieren.
FAQ
F: Welche Rolle spielt ein piezokeramischer Wandler in der medizinischen Bildgebung?
A: Es ist die Kernkomponente in Ultraschall-Bildgebungssystemen. Es wandelt elektrische Impulse in hochfrequente Schallwellen um, die sich durch den Körper ausbreiten, und wandelt die reflektierten Echos dann wieder in elektrische Signale um, die zur Erstellung medizinischer Bilder verwendet werden.
F: Warum ist der Frequenzbereich bei medizinischen Ultraschallwandlern wichtig?
A: Die Betriebsfrequenz bestimmt sowohl die Auflösung als auch die Eindringtiefe des Ultraschallbildes. Höhere Frequenzen (z. B. 7–15 MHz) bieten eine bessere Auflösung für flache Gewebe wie Brust oder Schilddrüse, während niedrigere Frequenzen (1–5 MHz) tiefer eindringen und sich daher für die Bildgebung des Abdomens oder des Herzens eignen.
F: Wie wirkt sich das Design des piezokeramischen Wandlers auf die Bildqualität aus?
A: Wandlerarrays (lineare, konvexe oder phasengesteuerte Arrays) aus Piezokeramikelementen ermöglichen eine dynamische Fokussierung und Strahllenkung und verbessern so die räumliche Auflösung und Bildgleichmäßigkeit. Präzision bei der Elementausrichtung und Impedanzanpassung wirkt sich direkt auf die Signalklarheit und Diagnosegenauigkeit aus.
F: Können piezokeramische Wandler in der minimalinvasiven Bildgebung verwendet werden?
A: Ja. Miniaturisierte Piezokeramikelemente (oft<1 mm in size) are widely used in intravascular ultrasound (IVUS) and endoscopic ultrasound (EUS), enabling high-resolution imaging inside blood vessels or internal organs with minimal patient discomfort.
F: Welche Eigenschaften machen piezokeramische Wandler für den klinischen Einsatz geeignet?
A: Sie bieten eine hohe elektromechanische Kopplungseffizienz, stabile Leistung über Temperaturbereiche hinweg und eine hohe Signalempfindlichkeit. Medizinische-Keramiken sind außerdem biokompatibel und chemisch stabil und gewährleisten so langfristige Sicherheit und Zuverlässigkeit in diagnostischen Umgebungen.
